КТП 40 кВа 6/10/0,4 комплектна трансформаторна підстанція тупикова, кіоскова без силового трансформатора

КПТ 40 кВа – це тупикова комплектна трансформаторна підстанція кіоскового типу. Обладнання призначене для приймання, перетворення та подальшого розподілу електроенергії трифазного змінного струму зі зниженою до 0,4 кВ напругою та частотою 50Гц у електролініях із напівзаземленою нейтраллю.

Електроустаткування підходить для під’єднання до центральної електромережі промислових об’єктів, невеликих населених пунктів чи сільськогосподарських комплексів, де max/min температурні показники не перевищують +45/-45⁰С. Монтуються кіоскові КТП 40 на бетонних майданчиках.

Технічні характеристики КПТ 40 кВа

На конструкції КПТ встановлюється електролінійне зовнішнє світло, яке автоматично спрацьовує від вбудованого реле. Складається трансформаторна підстанція 40 кВа із трьох основних частин.

1. РПВН. До розподільчого пристрою високої напруги сходять камери високовольтного вводу з роз’єднувачами, запобіжниками ПКТ, вимикачами навантаження.

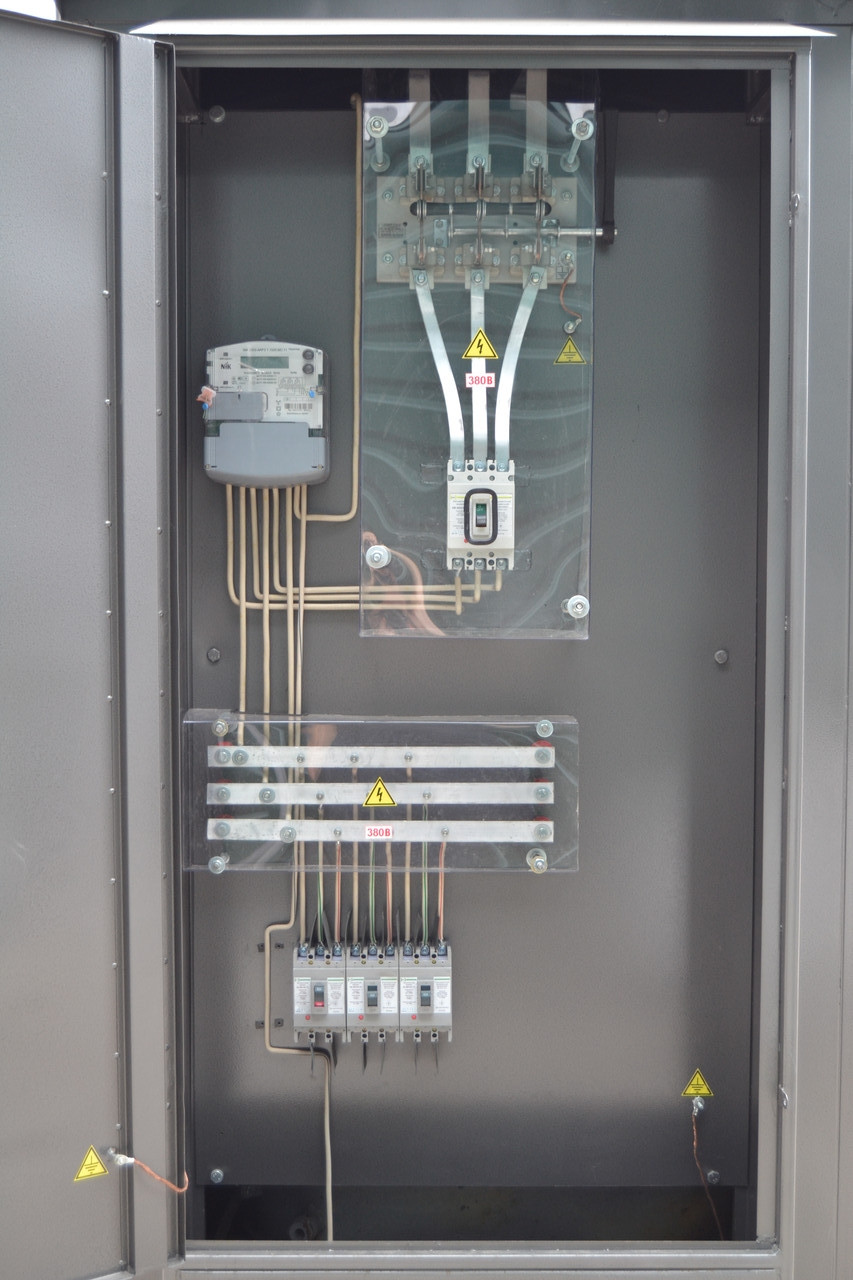

2. РПНН. До складу розподільчого пристрою низької напруги входить автоматичний вимикач, обмежувачі напруження, панель обліку електроенергії, автовимикачі відхідних ліній, автоматичний перемикач для ввімкнення вуличного освітлення.
3. Відсік для розміщення силового трансформатора. Передбачена комплектація трансформатором, потужністю 25 кВа.

Підведення електроліній до РПНН та РПВН може проводитись кабельним та повітряним шляхом. В конструкції передбачені системи механічного блокування силового приводу заземлювальних ножів дверей високовольтного входу та високовольтного роз’єднувача. В разі вимкнення заземлювальних ножів, двері відчинити неможливо. Також є система блокування заземлювальних та головних ножів перемикача навантаження та високовольтного роз’єднувача. Це виключає ввімкнення заземлювальних ножів, якщо головні ножі працюють.

Експлуатувати підстанцію КПТ 40 10 0 4 допускається на висоті до 1000 м над рівнем моря. В навколишньому середовищі, поблизу розміщення КПТ не повинно бути пожежонебезпечних випарів, агресивних газів, пилу з струмопровідними властивостями.

Трансформаторна підстанція на вигідних умовах від виробника

Компанія «ЕНЕРГО АЙСЕН» виготовляє якісне енергообладнання та постачає його до всіх регіонів країни. Ми реалізуємо готові конструкції, а також виготовляємо під замовлення індивідуальні КПТ. Додатково їх можна укомплектувати трансформатором чи високовольтним роз’єднувачем зовнішнього встановлення РЛНДЗ 10/400 В1. Енергоустаткування продається за кращою в Україні ціною та з повним пакетом супровідної документації, гарантією та сертифікатами якості.
