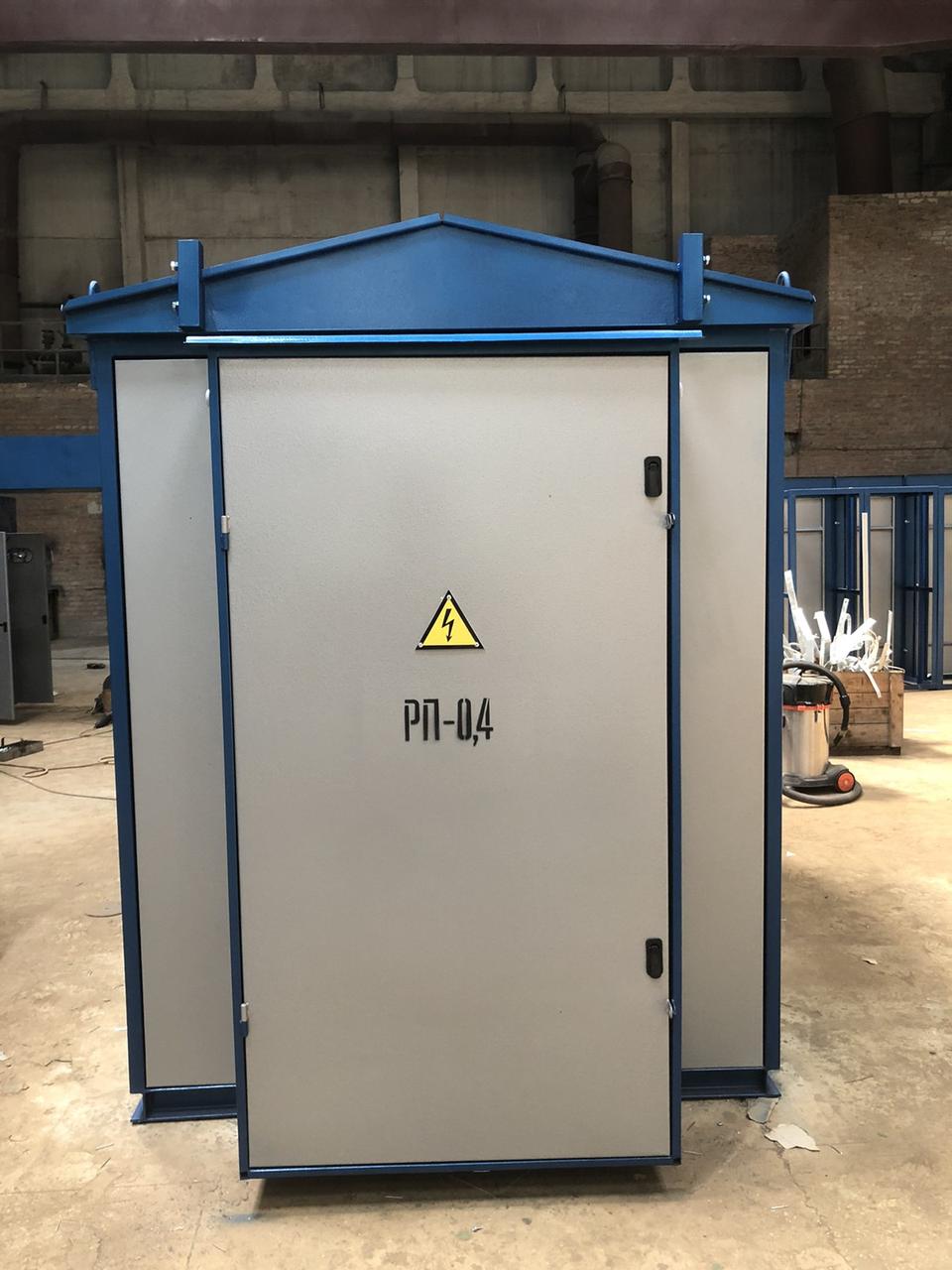

КТП 25 кВа комплектна трансформаторна підстанція кіоскова, тупикова без силового трансформатора

КТП 25 10 0 4 – комплектна трансформаторна підстанція з показником високої напруги 10 кВ, низької напруги 0,4 кВ та потужністю 25 кВа. Використовується для електроживлення промислових об’єктів, сільськогосподарських підприємств, житлово-комунальних об’єктів чи окремих населених пунктів.

Підстанції приймають, перетворюють та розподіляють електричну енергію 3-фазного змінного току з частотою 50 Гц у системах, де нейтраль трансформатора зі сторони низької напруги глухозаземлена. Встановлюються КТП 25 на рівні забетоновані майданчики. За видом кліматичного виконання, електроустаткування відповідає категорії У1 по ДСТУ 15150, згідно з яким може експлуатуватись в помірній макрокліматичній місцевості. Приєднується станція до мережі тупиковим способом.

Особливості КПТ 25 кВа та її конструкції

Зварений сталевий корпус підстанції складається із РПВН, РПНН та відсіку для силового трансформатора. Конструкція останнього відсіку дозволяє змінювати трансформатор за потреби. Для вентиляції всередині на дверях блоку є металеві жалюзі.

До складу РВНН входять вимикачі навантаження ВНР, ВНА або роз’єднувачі внутрішньої установки з заземлюючими ножами. РПНН складається із автомата або ввідного роз’єднувача, стаціонарних автовимикачів електроліній 0,4 кВа, лічильників вуличного освітлення та обліку загальної електроенергії. Фідер зовнішнього освітлення також передбачений в РПНН, вмикається/вимикається за сигналом від вбудованого фотореле.

Характерні особливості КТП 25 кВа:

• розгалужена система блокувань – відкривання дверей камер збірного одностороннього обслуговування, якщо ввімкнені вимикачі ВНА; включення головних або заземлюючих ножів, якщо одні з них ввімкнені; від міжфазних замикань, атмосферних перенапруг, перевантаження трансформатора;
• механічна міцність – конструкція захищена від проникнення до електронних пристроїв вологи та пилу, легко монтується на місці встановлення та демонтується при переміщенні;
• умови роботи – середовище не може бути навколо підстанції вибухо- чи пожежонебезпечним, з хімічно активними газами, токсичними випарами у високих концентраціях, без ударів, вібрацій.

Надійна трансформаторна підстанція від виробника

Купити трансформаторну підстанцію за конкурентною ціною можна від українського сертифікованого виробника – ТОВ «ЕНЕРГО АЙСЕН». Ми виготовляємо та реалізуємо уніфіковане обладнання, а також на вимогу замовників комплектуємо КПТ трансформаторами, потужністю 25 кВа чи виготовляємо індивідуальні проєкти під потреби об’єкта. Транспортування замовлень здійснюється по всій Україні, супроводжується відповідним пакетом документів, гарантіями, сертифікатами.
