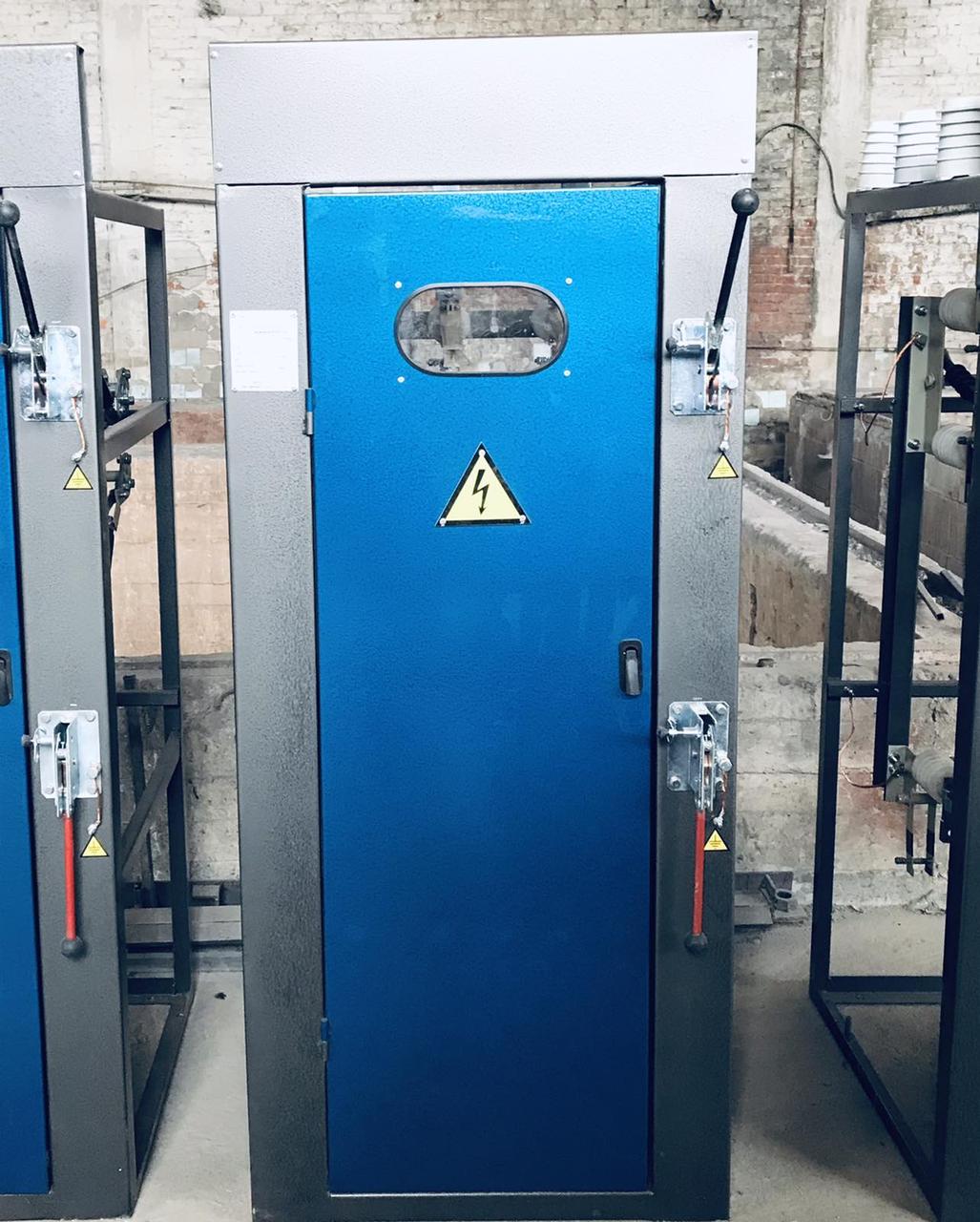

Камера (Ячейка) односторонього обслуговування КСО 393
Камера КСО 393 – це зварна конструкція одностороннього обслуговування, призначена для розподілу електричної енергії змінного трифазного струму. Комірка встановлюється для обслуговування водного й залізничного транспорту, в місцях, де є понижуючі та тягові підстанції, встановлені розподільні підстанції на виробництвах легкої промисловості чи міських електромереж.
Конструктивні особливості КСО 393
Збірні комірки придатні для експлуатації впродовж тривалого часу, їх використання зменшує ризик ймовірної небезпеки при роботі з високовольтними камерами до 90%. Камери легко та швидко встановлюються.
Корпус комірки металевий, всі елементи конструкції зварені та пофарбовані порошковими фарбами. Для зручності роботи з кабелями в темний період доби у зоні високовольтного відсіку є спеціальна лампа для освітлення.
Всередині камери містяться:
- запобіжники;
- вакуумний вимикач;
- трансформатори;
- блок мікропроцесорного захисту.
Безпека конструкції КСО 393 гарантується вакуумним перемикачем. Апарат дозволяє вмикати та вимикати силовий ланцюг при виникненні замикань, при нормальному режимі роботи, а також попереджує дуговий розряд. Релейний захист автоматичних пристроїв забезпечується мікропроцесорним блоком. В його функції також входить управління контактними комутаційними апаратами з електромагнітними приводами.
В середній зоні комірки розміщений короб. Через нього відбувається міжпанельне з’єднання різних допоміжних ланцюгів.
Камера КСО 393 – технічний профіль
Високовольтна камера КСО застосовується для комплектування розподільних пристроїв зі струмом 10 або 6 кВ перемінного току частотою 50-60 Гц з ізольованою нейтраллю. Вона характеризується за такими показниками:
- ступенем пило- та вологозахисту – ІР00, фасаду ІР20;
- електродинамічною стійкістю збірних шин – 41-51 кА;
- термічною стійкістю головних ланцюгів впродовж 3 сек – 16-20 кА;
- номінальною робочою напругою – 7,2-12 кВ;
- номінальним струмом головних ланцюгів – 630-1000 А;
- номінальним струмом вакуумного вимикача – 630, 1000, 1600 А.
Обслуговування камери проводиться з фасаду. Для огляду комірок на дверцятах передбачене засклене вікно. Якщо комірки розташовуються в два ряди, прокладаються шинні мости з роз’єднувачами чи без них для секціонування збірних шин.
На сайті компанії «ЕНЕРГО АЙСЕН» ви маєте можливість придбати за вигідними цінами комірки КСО 393, каталог містить і інші моделі камер одностороннього обслуговування з різними габаритними розмірами. Актуальна вартість вказана на сайті, проте щоб взнати наявність, терміни постачання обладнання, звертайтеся до наших менеджерів.
Габаритні розміри | |
---|---|
Висота | 2000 мм |
Ширина | 800 мм |
Довжина | 800 мм |
Маса | 100 кг |
Глибина | 800 мм |
- Ціна: 12 000 ₴
- В наявності
- Код: КСО 393
12 000 ₴
