КТП 1000 кВа 6/10/0,4 комплектна трансформаторна підстанція КТПГС(КТПММ) для міських мереж

Двокомпонентні електричні установки КТП 1000 кВа призначені для прийняття, перетворення та подальшого розподілу трифазного струму напругою 0.4 кВ у міських енергомережах між споживачами. Вони використовуються для електроживлення адміністративних будівель, навчальних та медичних закладів, житлових будинків.

КТП 1000 кВа – характеристики конструкції

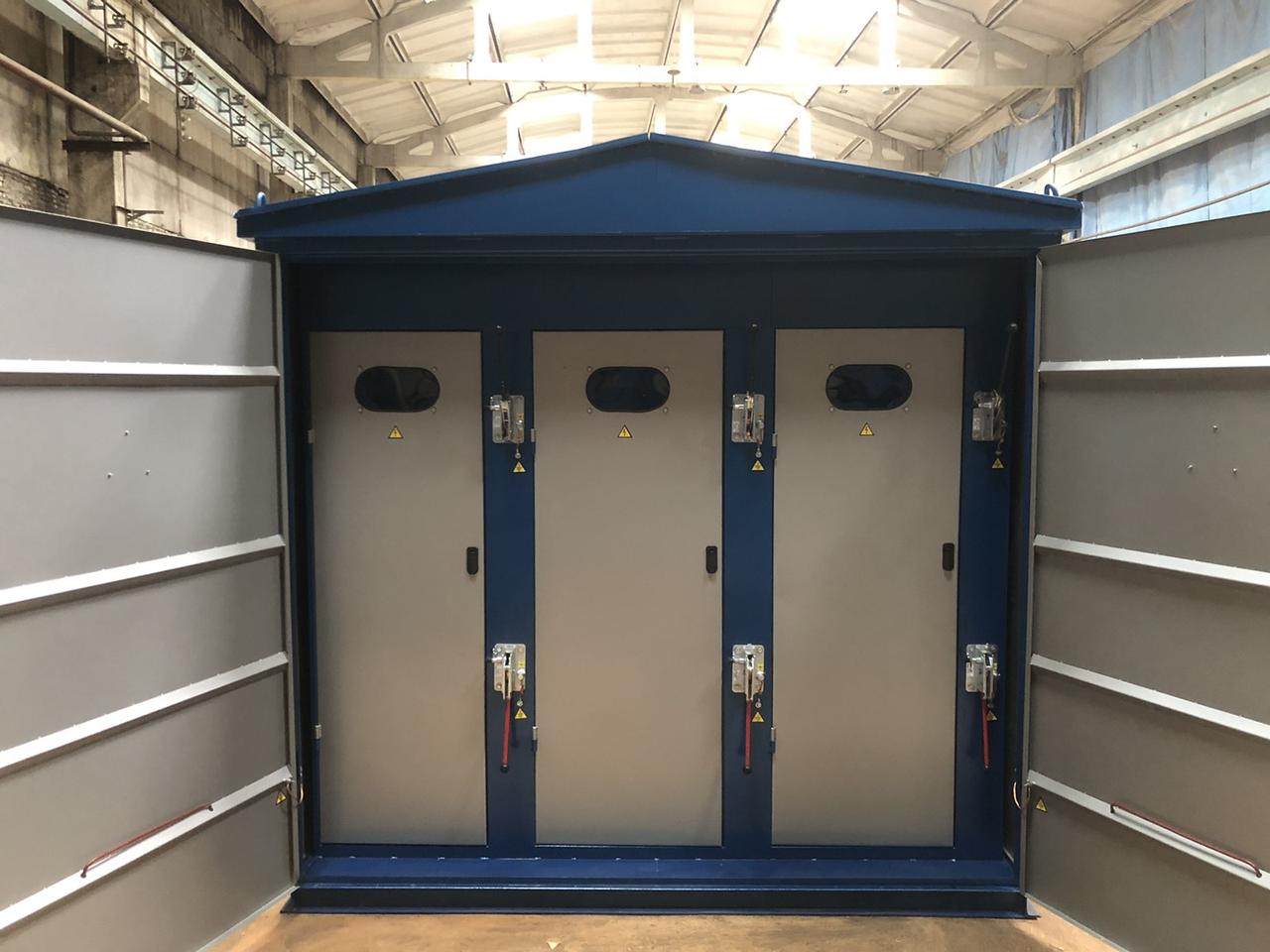

Виготовляється трансформаторна підстанція в металевому корпусі, зробленому з металевих профілів та обшитих листовим матеріалом. Конструкція міцна, надійно захищає електромонтажні елементи та вбудоване обладнання від кліматичного впливу.

КТПГС має наступні характеристики:

• експлуатація допускається при широкому температурному діапазоні, який характерний для помірного клімату – від -45 до +45^° С;
• потужність трансформатора становить 1000 кВа;
• за типом мобільності КТП належить до стаціонарних установок, кіоскового типу;
• встановлення підстанції – зовнішнє, просто неба;
• високовольтні вводи – повітряного та кабельного виконання;
• показник нижчої/вищої номінальної напруги – 0,4/10 кВ;
• частота струму становить 50 Гц.

Виготовляються комплексні трансформаторні підстанції петльовими та одно- і двопроменевими схемами. Важать близько 6 тон, а термін служби складає 25 років. Встановлювати КТПГС дозволяється в місцях, де відсутня вибухова небезпека, немає поряд хімічних речовин чи агресивних газів, концентрація яких здатна зруйнувати ізоляцію конструкції, метал.

Комплектація трансформаторної підстанції

КТПГС 1000 /6 /10/0.4 мають базову комплектацію. До неї входять:

• один чи два силові трансформатори (ТС, ТМ, ТМГ);
• три відсіки – трансформаторний, РУНН (містить рубильник-запобіжник та функцію автовимкнення) та РУВН (обладнаний пружинно-важільним приводом та автоматичними вимикачами навантаження).

Замість стандартних кабін у відсіках високої напруги та розподільного пристрою низької напруги можна встановити камери збірного одностороннього обслуговування (КСО) та розподільні електричні щитки типу ЩО.

Додатково підстанція може укомплектовуватись елементами зовнішнього освітлення, шафкою для майбутнього встановлення приладу енергообліку, а також автоматичною системою примусового обдуву для охолодження обладнання при пікових навантаженнях влітку. Доукомплектація та її ціна обумовлюється заздалегідь із замовником.

ТОВ «ЕНЕРГО АЙСЕН» виготовляє КТП 1000 кВа, характеристики яких відповідають потребам міських мереж, сповна виконують свої функції. До того ж проєкти можуть змінюватись, залежно від конструктивних побажань замовників. Стандартні моделі електрообладнання мають фіксовану вартість, ціна підстанцій із додатковою комплектацією розраховується індивідуально.
