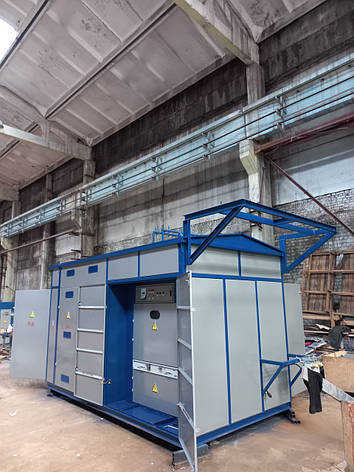

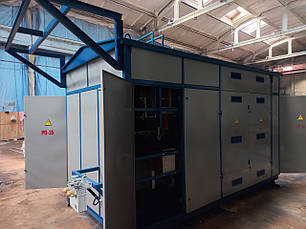

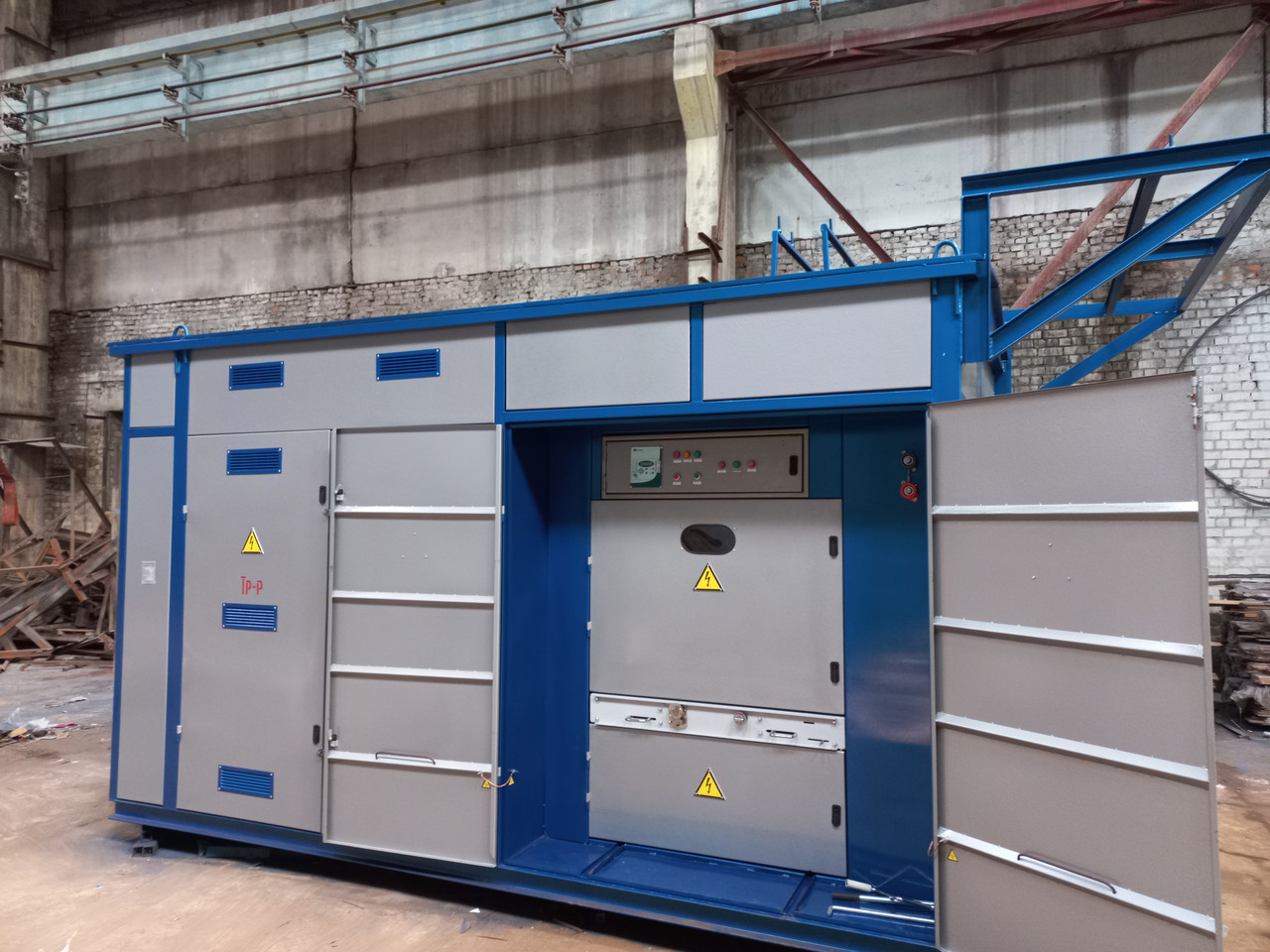

КТП 630 кВа комплектна трансформаторна підстанція 2КТПГС(КТПММ) для міських мереж, фото 3
КТП 630 кВа комплектна трансформаторна підстанція 2КТПГС(КТПММ) для міських мереж, фото 1
КТП 630 кВа комплектна трансформаторна підстанція 2КТПГС(КТПММ) для міських мереж, фото 4
КТП 630 кВа комплектна трансформаторна підстанція 2КТПГС(КТПММ) для міських мереж, фото 5

КТП 630 кВа комплектна трансформаторна підстанція 2КТПГС(КТПММ) для міських мереж

Опис
Характеристики
Інформація для замовлення

КПТ 630 типу 2КТПГС призначена для розподілу енергопостачання в міських електромережах. Електротехнічне обладнання приймає, перетворює та розподіляє енергію 3-фазного змінного струму у одно чи двопетльових та променевих схемах комунальних мереж електропостачання в місцевості з помірним кліматом, при перепадах температур від -45 до +45 °C.

Технічні параметри КТП 630

При перетворенні електричного струму за частоти 50 Гц та при номінальній напрузі в 0.4 кВ втрати енергії мінімальні. Потужність підстанції становить 630 кВа. Комплектується КТП 1-2 силовими трансформаторами.

Конструкції комплектних підстанцій бувають двох типів приєднання до мережі – тупикового та прохідного. Складаються із 3 відсіків, які виконані в одному корпусі та відокремлені металевими перегородками – РПНН, РПВН та трансформатора чи трансформаторів. За показником мобільності належать до стаціонарних, кіоскового типу монтажу.

Ключові характеристики КТП 630 10 0 4:

  • відсік із РПВН – показує наявність чи відсутність напруги на струмопровідних ділянках електропристроїв, містить вимикачі навантаження, що працюють на пружинно-важільному приводі;
  • шафа РПНН – передбачені два варіанти для припинення подачі електроенергії – автоматичні вимикачі або рубильники-запобіжники;
  • високовольтні вводи – є повітряного та кабельного типу виконання;
  • значення струму термічної/електродинамічної стійкості зі сторони вищої та нижчої напруги складає 50кА;
  • розраховані підстанції на експлуатацію впродовж 25 років;
  • можна підстанцію встановлювати на стовпчаті, свайні та стрічкові фундаменти;
  • вага КТПММ – 5000 кг.

Металеві корпуси мають антикорозійне покриття, стійкі до атмосферного впливу, ступінь захисту ІР КТП становить 44. Стандартні блоки РПНН та ПВН за потребою можна замінити збірними камерами одностороннього обслуговування (КЗО).

Комплектні трансформаторні підстанції можуть додатково комплектуватись лічильниками для основного енергоспоживання та обсягу енерговитрат зовнішнього освітлення.

Надійні КТП 630 кВа в Україні від виробника

Компанія ТОВ «ЕНЕРГО АЙСЕН» є відомим і надійним українським виробником електрообладнання. Ми продаємо готові КТП 630 кВа за обґрунтованою вартістю, а також приймаємо замовлення на виготовлення індивідуальних проєктів. У разі доповнення замовлення розподільним електрощитами або КЗО, габарити, вартість конструкції погоджуються окремо.

Основні
Вага5000 кг
Частота струму50 Гц
Термін служби25 років
Ступінь захисту IP44
Кількість фаз3
Конструкція трансформаторної підстанціїКіоскова
Кількість трансформаторів в станції2
Потужність трансформатора630 кВА
Номінальна напруга на стороні вищої напруги10 кВ
Номінальна напруга на стороні нижчої напруги4 кВ
Струм термічної стійкості з боку вищої напруги50 кА
Струм термічної стійкості з боку нижчої напруги50 кА
Введення з боку високої напругиКабельний
Виведення на боці низької напругиКабельний
Спосіб приєднання станції до мережіТупикова
Струм електродинамічної стійкості на стороні вищої напруги50 кА
Струм електродинамічної стійкості на стороні нижчої напруги50 кА
Тип трансформаторної підстанції за мобільністюСтаціонарна
Користувацькi характеристики
ВиробникТОВ "АЙСЕН"
Тип трансформатораТМ, ТМГ, МС
Країна виробникУкраїна
Тип монтажу підстанціїКіоскова
  • Ціна: 235 000 ₴
  • В наявності
  • Код: 2КТПГС(КТПММ)-630

235 000 ₴
