КТП 400 кВа 6/10/0,4 комплектна трансформаторна підстанція 2КТПГС(КТПММ) для міських мереж

2КТПГС (КТПММ) — 400 Єлектроупинка прохідного або тупого виконання призначена для засочення міських об'єктів електропостачання. Розрахована на зовнішнє використання в умовах помірного клімату з температурним перепадом від -45 до +45 °C.

2КТППГС-400 класом напруги 6/10 кВ, потужністю 400 кВА приймає, перетворює та розподіляє в міські електромережі електроенергію трифазного електроструму з характеристиками 0,4 кВ і 50 Гц за електричними схемами одно-двохпроменевого та петльового виконання.

До комплекту підстанції міського базового входить один/два силових трансформатора, а також кабіни з пристроєм вищої напруги (УВН) та розподільним пристроєм низьної напруги (РУНН). На замовлення встановлення доукомплектується шафою енергоучіта та зовнішнього освітлення.

Замість базових кабін з УВН і РУНН є можливість замовлення комірок КСО (камер збірних односторонніх обслуговування) і розподільних електрощитів типу ЩО. Під час розроблення конструкції в цьому разі її розміри уточнюються.

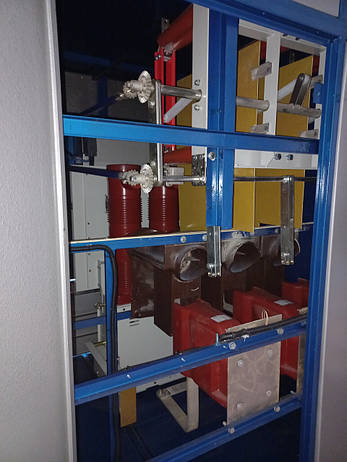

Високовольтні вводи можуть бути як кабельного, так і повітряного виконання. Секція з пристроєм високої напруги обладнана вимикачами навантаження на пружинно-важільному приводі. У секції з розряджанням низької напруги передбачений варіант із рубильниками-запобіжниками або автовимкнення. Можливе встановлення блока обліку основного енергоспоживання й обліку витрати електрики на зовнішнє освітлення. Виводи на стороні зниженої напруги — кабельні.

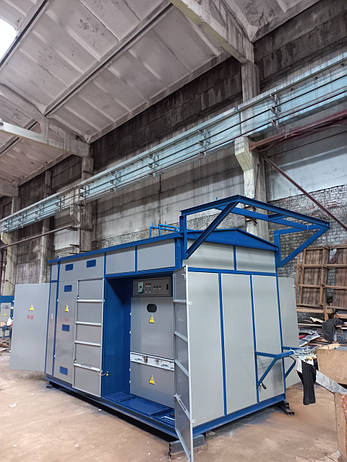

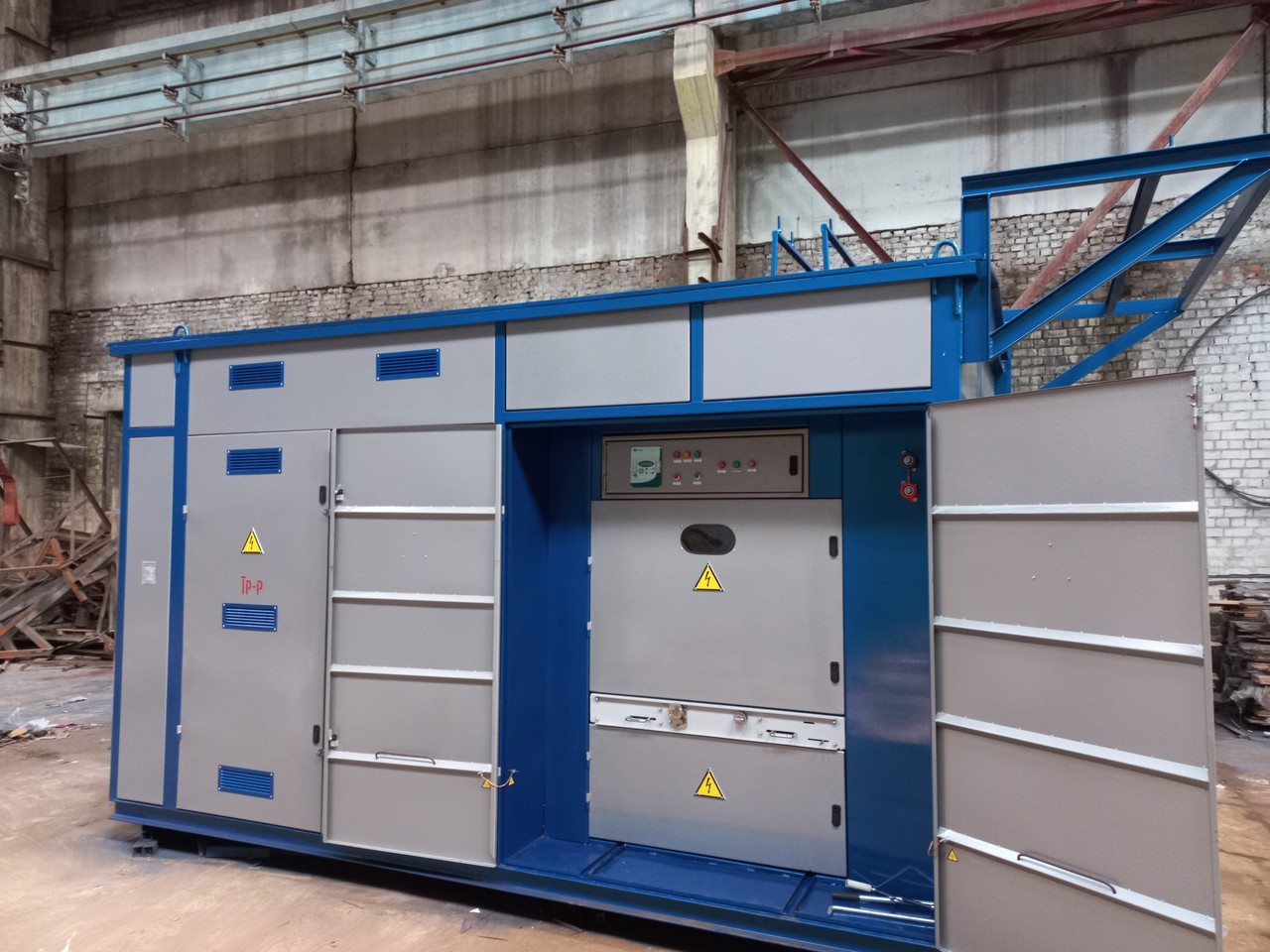

Електрообладнання змонтоване в металевому корпусі, постачається замовнику в одному або у двох контейнерах.
