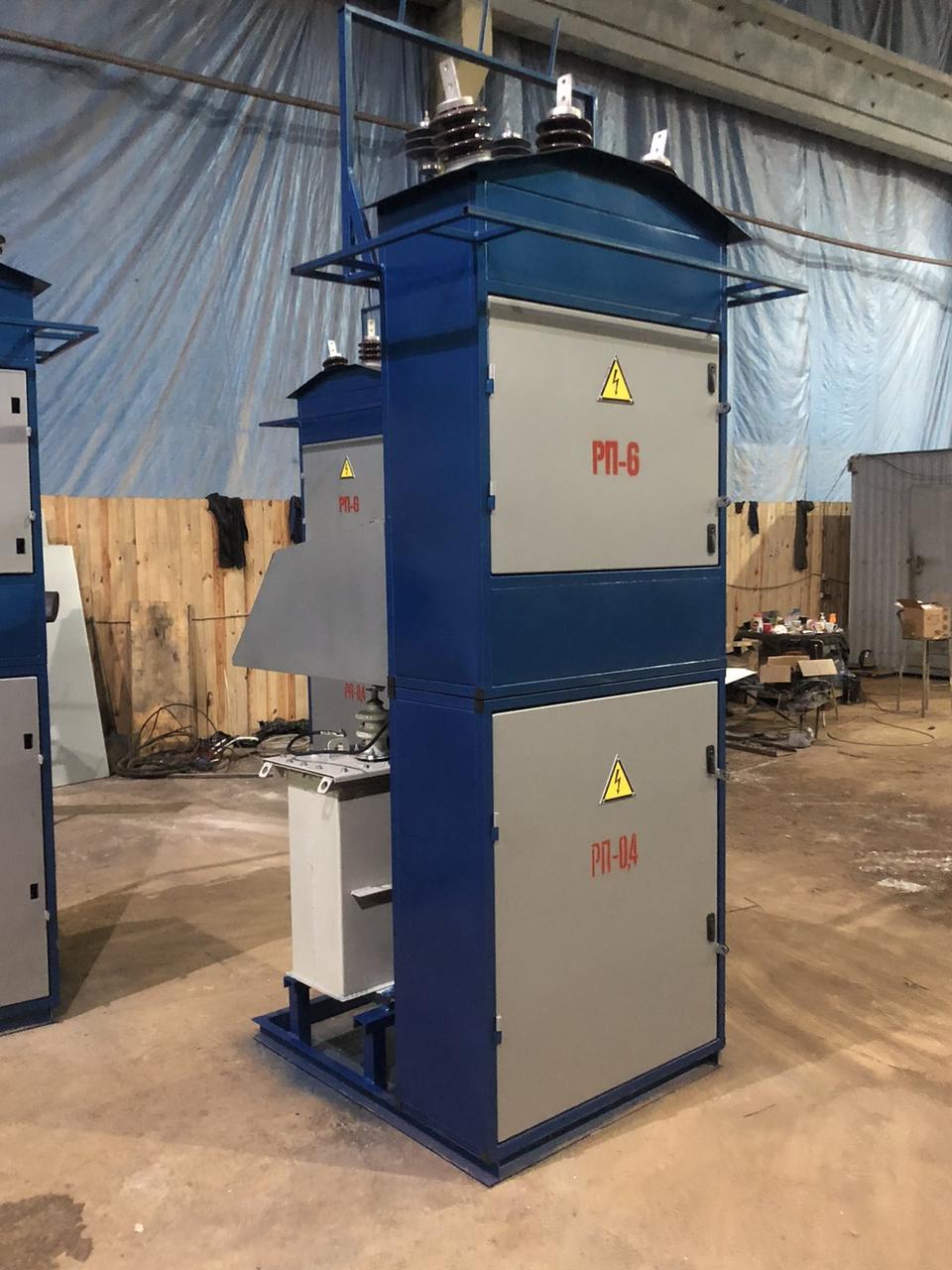

КТП 25 кВа 6/10/0,4 Комплектна трансформаторна підстанція щоглова КТПМ (КТПЩ) без силового трансформатора

Обладнання КТП 25 щоглового виконання тупикового типу розраховано на потужність трансформатора 25 кВА з номінальною напругою в 0,4 кВ. Підстанція малогабаритна, не вимагає облаштування огорожі навколо, підходить для розподілу енергопостачання на промислових об’єктах, сільськогосподарських підприємствах та в населених пунктах.

Особливості конструкції КТП 25 кВА

Конструкція комплексної трансформаторної підстанції розрахована на монтаж та повний демонтаж на місці встановлення. Вона не спричиняє негативного впливу на навколишнє середовище. Для захисту від корозії металевих елементів на корпус нанесено епоксидно-поліефірне та порошкове покриття.

Комплектація КТП 25 кВА включає:

• силовий трансформатор;
• розподільний пристрій низької напруги (РПНН);
• розподільний пристрій високої напруги (РПВН).

Розподільні пристрої – це закриті шафи, в яких розташована електроапаратура. У розподільних пристроях високої напруги є обмежувач напруги, запобіжники, високовольтні розрядники й прохідні ізолятори.

У розподільних пристроях низької напруги є блок автоматичного керування освітленням, рубильник, лічильник для обліку загальної кількості електроенергії, обмежувач максимальної перенапруги, відхідні лінії з автоматичними вимикачами, нагрівальні елементи для обігріву лічильника, лампа для внутрішнього освітлення.

Трансформатор та всі блоки комплектної трансформаторної підстанції розміщується на одній основі. Для підключення КТП до повітряних ліній 0.4 кВ кабелі прокладаються по зовнішніх стінках РПВН, де вони захищені коробом.

Заходи безпеки КТП 25 та умови використання

Представлена трансформаторна підстанція має захист від одно- та міжфазних замикань, атмосферної перенапруги, має механічне та автоматичне блокування, які попереджують:

• вимикання рубильника під напругою;
• відкриття дверей блоку РПВН при вимкнених заземлювальних ножах роз’єднувача;
• ввімкнення головних ножів рубильника при ввімкнених заземлювальних ножах та навпаки.

Щоглові комплексні трансформаторні підстанції мають ІР23 ступінь захисту та призначені для експлуатації:

• на відкритому повітрі, на це вказує вид кліматичного виконання – У1;
• на висоті до 1000 м над рівнем моря;
• за температури в межах від -45 до +40 °С;
• за вологості повітря при температурі +25 °С до 80%.

На КТП 25 10 04 ціна формується залежно від комплектації, типовості чи індивідуальних технічних вимог до проєкту. ТОВ «ЕНЕРГО АЙСЕН» виготовляє щоглові трансформаторні підстанції згідно з вимогами чинного законодавства та реалізує за вигідними цінами.
