Що таке конденсаторна установка, її призначення й особливості

Ефективне використання електроенергії й зниження її споживання є одним із ключових завдань власників промислових підприємств та різних комерційних структур. Значна частина енерговитрат на таких об’єктах пов’язана з наявністю так званої реактивної потужності, що не виконує корисної роботи, але створює додаткове навантаження та призводить до зайвих фінансових втрат. Саме для розв’язання цієї проблеми були розроблені конденсаторні установки, що дозволяють компенсувати реактивну складову й оптимізувати роботу електромереж. Обладнання дозволяє власникам бізнесу зменшити втрати електроенергії, ще й підвищити потужність, тому воно користується попитом.

Розглянемо ж детальніше, що таке конденсаторна установка й для чого вона використовується.

Що таке реактивна потужність та для чого потрібні конденсаторні установки

Перш ніж з’ясовувати, для чого конденсаторна установка потрібна, пояснимо, що таке реактивна потужність. Це частина повної електропотужності, що постійно переміщується між електроприладами й мережею, нічого при цьому не виробляє, а лише створює електромагнітні й електричні поля, підтримуючи постійну напругу в електродвигунах, інших приладах. При цьому, якщо її забагато, потік струму в електромережах збільшується, виникають додаткові витрати електроенергії, перенавантаження. Щоб якось компенсувати дію реактивної потужності, фахівці й розробили спеціальний прилад.

Конденсаторна установка – це електротехнічний прилад, який допомагає економити електроенергію шляхом компенсації реактивної потужності. Прилад «повертає» енергію, що не виконує корисної роботи, зменшуючи навантаження на електромережу та обладнання, стабілізуючи напругу та підвищуючи коефіцієнт потужності в мережі.

Крім того, це обладнання підвищує якість електроенергії, пропускну здатність мереж та зменшує навантаження на трансформатори чи інші прилади, чим продовжує термін їх служби. Тобто для підприємств із великою кількістю електродвигунів доцільно придбати цей прилад, адже на конденсаторну установку ціна цілком доступна, а економічна вигода є очевидною.

Принцип дії обладнання

Щоб краще зрозуміти, що таке конденсаторна установка, варто розглянути детальніше її конструкцію та принцип дії.

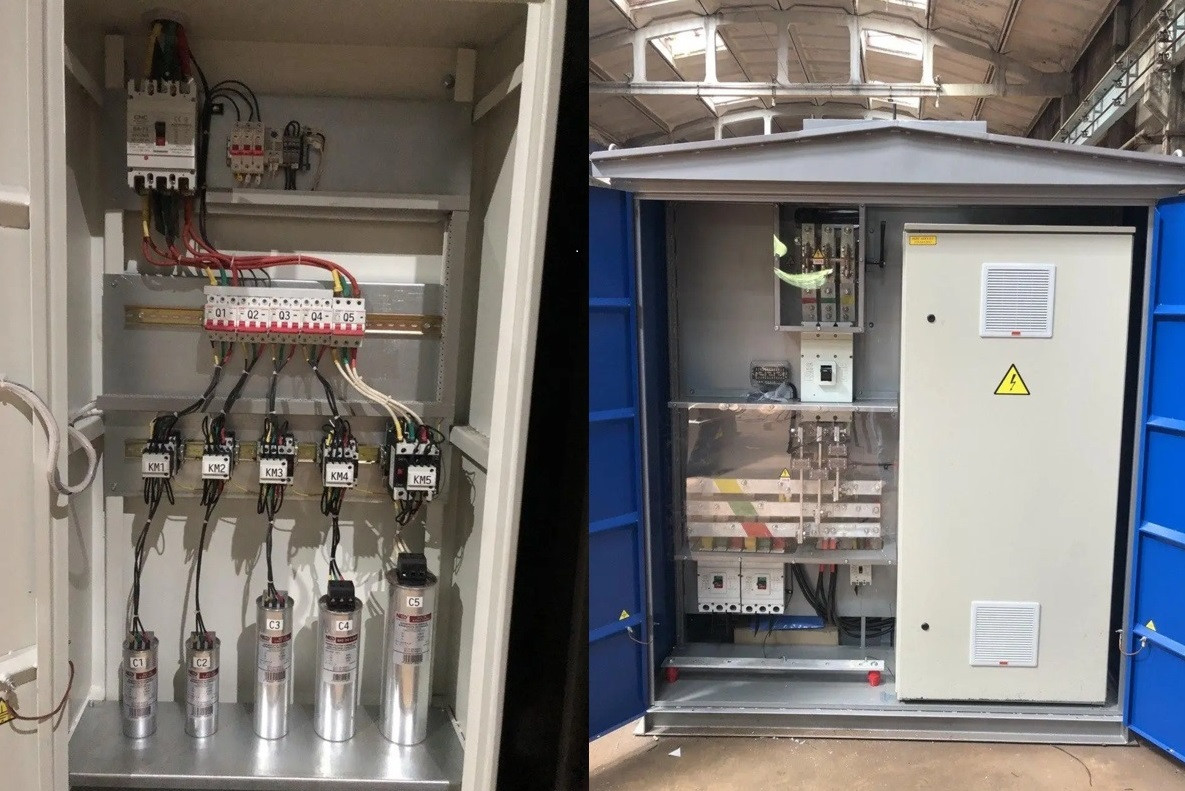

Основними елементами установки є:

• конденсаторна батарея з декількох конденсаторів, які накопичують та передають реактивну потужність;
• перемикачі, які плавно вмикають та вимикають необхідну кількість батарей;
• мікропроцесор-контролер, який слідкує за станом реактивної потужності в мережі, підтримує її на потрібному рівні;
• прилади захисту від перенапруги й короткого замикання;
• мідні чи алюмінієві шини для електричного з’єднання між компонентами;
• обладнання, що контролює й показує роботу пристрою;
• металевий корпус, у якому це обладнання розміщено.

Принцип дії пристрою простий: при потребі вмикається потрібна кількість батарей, що компенсують реактивну потужність, знижуючи цим втрати у мережі. Завдяки цьому зменшується навантаження на трансформатори, стабілізується напруга, а електрообладнання працює ефективніше та довше. Користувачі на ділі отримують економію при оплаті електроенергії.

Класифікація обладнання

Дане обладнання підбирається залежно від потреб об’єкта й особливостей мереж, оскільки воно має декілька різновидів. Конденсаторні уставки поділяються за декількома критеріями:

1. За принципом роботи поділяється на статичні, що використовують постійно підключені батареї з незмінним навантаженням, та автоматичні, які за допомогою регулятора вмикають чи вимикають необхідну кількість батарей.
2. За функціоналом розрізняють індивідуальні, групові, центральні. Індивідуальні працюють разом зі споживачем, наприклад, двигуном. Групові передбачають підключення декількох споживачів до однієї установки, яка компенсує їх реактивну потужність. Центральні ж компенсують реактивну потужність цілої мережі.
3. За потужністю є конденсаторні установки 0 4 кВ і до 1 кВ, вони використовуються поряд зі споживачем для покращення його роботи та там, де є трифазне навантаження з високою індукцією. Прилади від 1 до 35 кВ встановлюють у локальній мережі підприємств, на насосних станціях, житлово-комунальних господарствах. Апарати від 35 кВ і вище – у системах з великим навантаженням, зокрема, у шахтах, копальнях, інших об’єктах із високим рівнем споживання реактивної потужності.

Також таке обладнання може поділятися за напругою (високовольтні і низьковольтні), конструкцією: модульні, панельні, підлогові, навісні тощо. Зрозуміло, що на конденсаторні установки ціна залежить від типу обладнання, його потужності, ємності, комплектації й складності об’єкту.

Український виробник енергообладнання ТОВ «Айсен» пропонує конденсаторні установки різної потужності, комплектації, можливість виготовлення пристроїв за індивідуальними проєктами. Обладнання має гарантію, всі необхідні супровідні документи, фахівцями надається консультаційна допомога зі встановлення, обслуговування пристроїв.
