Щоглові трансформаторні підстанції: що це таке та де вони використовуються

Щоглові трансформаторні підстанції: що це таке та де вони використовуються

Електроенергія для сучасної людини стала чимось звичним, тому ми рідко замислюємося над тим, яке обладнання потрібне, щоб вона надходила в житлові будинки, до промислових об'єктів, підприємств. Для цього потрібні не лише ліній електропередач, а також спеціальні підстанції, від яких струм іде безпосередньо до споживачів. Щоглові підстанції – один із різновидів такого обладнання.

Що таке щоглова підстанція, її призначення

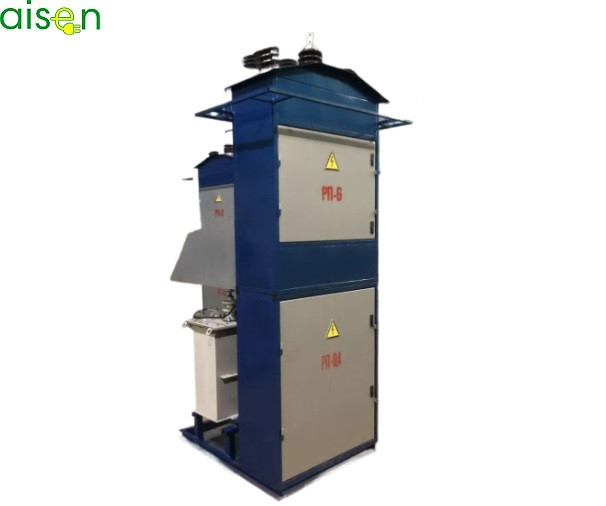

Щоглова трансформаторна підстанція фотоЩоглова підстанція – це комплектна трансформаторна підстанція (КТП) особливого типу. Багато моделей КТП, що мають високу потужність, встановлюються на поверхні землі, але бувають випадки, коли простору для цього недостатньо. У такому випадку й використовується щоглове обладнання.

Його особливість полягає в монтажі, який виконується на висоті, завдяки чому економиться простір на землі. Для цього використовується одна або дві опори (металеві, залізобетонні), часто установка робиться на стовпах ЛЕП. Щогловий метод дає змогу монтувати станцію у віддалених місцинах, наприклад, в лісах, а також в місцях, куди складно дістатися, до прикладу, в горах, на мостах.

Щоглові трансформаторні підстанції перетворюють електроенергію до нормального показника напруги й забезпечують споживачів, не залежно від їхнього розташування.

З чого складається щоглова підстанція

Щоб знизити напругу, в конструкції звичайно є трансформатор, проте окрім нього присутні:

  • вхідний вузол, куди подається енергія високої напруги;
  • вихідний вузол, що розподіляє низьку енергію;
  • ізолятори;
  • підсилювачі.

Іноді додаються системи, що захищають від різних аварійних ситуацій. До вхідного вузла може надходити струм напругою 6, 10 або 35 кВ, а після перетворення він видаватиметься з цифрою 0,4 кВ. Комплектна трансформаторна підстанція має невисоку потужність (від 25 до 250 кВа), оскільки на висоті неможливо розміщувати занадто важке обладнання.

Працює оснащення за значного розкиду температур від -45 до + 40°С. Це досягається, зокрема, завдяки спеціальному антикорозійному покриттю металевих поверхонь, їх міцності, зносостійкості.

Різновиди щоглових підстанцій

Через невелику потужність щоглова трансформаторна підстанція підходить для об'єктів із малим споживанням електроенергії. За методом установки вона буває двох видів.

  1. Із прив'язкою. Це найпоширеніший варіант, коли кріплення до головної щогли виконується за допомогою спеціальних елементів.
  2. Виносна. У цьому разі підстанція встановлюється на відстані від головної щогли, для чого використовуються виносні опори.

Виносне обладнання може бути більш габаритним, ніж те, яке кріпиться безпосередньо до головної щогли.

Що варто враховувати під час встановлення?

Встановлення щоглової трансформаторної підстанції фотоЗ’ясувавши, що таке щоглова підстанція, варто зупинитися на елементарних правилах її встановлення. Для безпечного розміщення вимагається:

  • монтаж на місцевості не вище, ніж 1000 метрів над рівнем моря;
  • допустима максимальна швидкість вітру – 36 м/с;
  • максимально можливий тиск – 800 Па.

Висота розміщення має бути такою, щоб зручно було обслуговувати обладнання. Слід також враховувати габарити конструкції. Бажано, щоб у навколишній атмосфері не було джерел електропровідних і вибухонебезпечних часточок, агресивних газів.

Де придбати щоглову підстанцію?

Щоглова підстанція – один із видів електротехнічного обладнання, яке випускає ТОВ «ЕНЕРГО АЙСЕН». Оскільки цей тип вимагає особливого підходу, ми розглядаємо замовлення з індивідуальними характеристиками. Клієнт може обрати розмір, потужність, спосіб монтажу установки, а ми гарантуємо оперативне виконання замовлення, якісне обладнання з тривалим терміном служби.
